Để tạo ra mối hàn đẹp cần lưu ý gì?

Đối với những người thợ hàn thì điều quan trọng để tạo ra mối hàn chất lượng cao thì không phải ai cũng nắm rõ các yêu cầu kỹ thuật thực hiện. Nhiều thợ học việc khi mới làm quen với hàn hồ quang tay thường không nhận biết được đâu là mối hàn đẹp, đâu là mối hàn lỗi và nhìn vào mối hàn không thể biết được lỗi gì để hiệu chỉnh máy và thao tác cho phù hợp

Sau đây VIETMACH sẽ giới thiệu đến các bạn các kỹ thuật cơ bản để tạo ra mối hàn đẹp, chất lượng.
* Công nghệ IGBT là gì?

Máy hàn điện tử và máy cắt plasma hiện nay đa phần áp dụng công nghệ IGBT, công nghệ mới tiên tiến. Nhưng chắc chắn có rất nhiều người không hiểu rõ về khái niệm IGBT này. Hôm nay chúng tôi sẽ giới thiệu đến các bạn công nghệ IGBT là gì? Ưu điểm vượt trội là gì?

1. IGBT là gì?

IGBT viết tắt của cụm từ tiếng anh Insulated Gate Bipolar Transistor: Transistor có cực điều khiển cách ly là một linh kiện bán dẫn công suất 3 cực. IGBT kết hợp khả năng đóng cắt nhanh của MOSFET và khả năng chịu tải lớn của transistor thường. Mặt khác IGBT cũng là phần tử điều khiển bằng điện áp, do đó công suất điều khiển yêu cầu sẽ cực nhỏ.

IGBT là một loại van công suất tuyệt vời. Khác với thysistor, IGBT cho phép bạn đóng cắt một cách vô tư bằng cách đặt điện áp điều khiển lên hai cực G và E. Điện áp ra đo được trên van rất đồng dạng với điện áp điều khiển. IGBT thường dùng trong các mạch biến tần hay các bộ băm xung áp một chiều. Driver của IGBT cũng sẵn có ở Việt Nam, nhưng giá cả thì hơi cao.

2. Cấu tạo và nguyên lý hoạt động
* Những hiện tượng khi gặp trong quá trình hàn

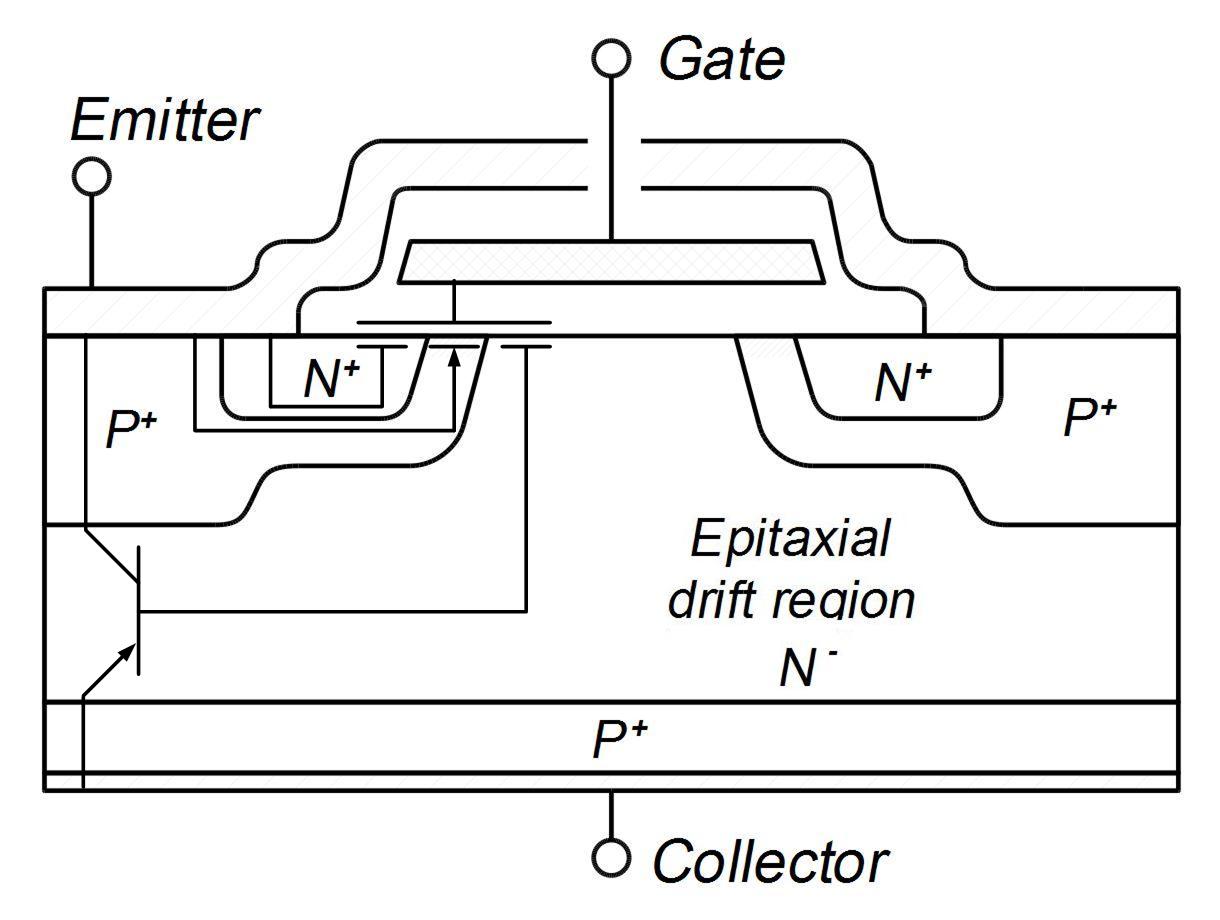

Cấu trúc mạch tương đương IGBT

Về cấu trúc bán dẫn, IGBT rất giống với MOSFET, điểm khác nhau là có thêm lớp nối với collector tạo nên cấu trúc bán dẫn p-n-p giữa emiter (tương tự cực gốc) với collector (tương tự với cực máng), mà không phải là n-n như ở MOSFET. Vì thế có thể coi IGBT tương đương với một transistor p-n-p với dòng base được điều khiển bởi một MOSFET.

Dưới tác dụng của áp điều khiển Uge>0, kênh dẫn với các hạt mang điện là các điện tử được hình thành, giống như ở cấu trúc MOSFET.Các điện tử di chuyển về phía collector vượt qua lớp tiếp giáp n-p như ở cấu trúc giữa base và collector ở transistor thường, tạo nên dòng collector.

3. Ưu điểm và hạn chế của IGBT

IGBT hiện nay được người ta hy vọng nó dần dần sẽ thay thế tất cả các loại khóa còn lại. Bên cạnh những ưu điểm vượt trội thì vẫn còn một số những hạn chế nhất định.

Ưu điểm:

- Cho phép đóng cắt dễ dàng, chức năng điều khiển nhanh.

- Chịu áp lớn hơn MOS, thường 600V tới 1.5kV, những loại lớn hơn thì hơi đặc biệt.

- Tải dòng lớn, cỡ xấp xỉ 1KA. Sụt áp bé và cũng điều khiển bằng áp.

Hạn chế:

- Công suất vừa và nhỏ.

- Tần số thấp hơn nhiều so với MOS. Do vậy, với những ứng dụng cần tần số cao áp 400V thì MOS vẫn được ưu tiên. Nếu IGBT hoạt động ở tần số cao thì sụt áp sẽ lớn.

- Giá thành cao hơn các linh kiện khác như MOSFET

4. Máy hàn điện tử áp dụng công nghệ IGBT

So với những dòng máy hàn cơ trước đây thì máy hàn điện tử hiện nay được ứng dụng công nghệ mới IGBT tiên tiến và hiện đại hơn. Vậy ưu điểm vượt trội của máy hàn công nghệ IGBT là gì?

- Tiết kiệm điện hơn, dòng hàn ổn định

- Mối hàn đẹp và sáng hơn không có xỉ vì dòng hàn cao hơn

- Trọng lượng nhẹ, dễ sử dụng

Câu hỏi đặt ra là làm thế nào để tạo ra mối hàn đẹp, chất lượng như hình trên?

1. Đầu tiên ta phải chọn được loại que hàn thích hợp, kích thước hợp lý:

Loại que hàn phải phù hợp với vật hàn về chủng loại vật liệu, loại vỏ bọc… Để chọn được loại que hàn phù hợp phải dựa vào vật hàn, hãy tham khảo sự tư vấn của nhà sản xuất vật liệu hàn, nhà cung cấp thiết bị…

Tùy từng chiều dày vật hàn mà ta dùng các loại kích thước cấu tạo que hàn khác nhau

2. Thiết lập dòng điện hàn hợp lý

Tùy theo loại điện cực sử dụng mà thiết bị sử dụng cần thiết lập dòng một chiều thuận, một chiều nghịch hay dòng xoay chiều. Cần phải đảm bảo bạn thiết bị được thiết lập đúng trước khi hàn.

Hiện tượng mối hàn bị lỗi do dòng hàn quá cao. Mối hàn rộng, phẳng và không liên tục.

Hiện tượng mối hàn bị lỗi do dòng hàn quá thấp. Mối hàn cao, không ngấu

 3. Chiều dài hồ quang hợp lý

Về cơ bản chiều dài hồ quang hàn không nên vượt quá đường kính que hàn

Khi độ dài hồ quang quá ngắn có thể gây hồ quang không ổn định, có thể làm tắt hồ quang, vũng hàn đông cứng nhanh hơn và tạo vảy hàn cao

Hồ quang quá dài sẽ gây ra hiện tượng bắn tóe, tốc độ kết tủa chậm và rỗ khí.

4. Điều chỉnh tốc độ hàn và góc độ que hàn hợp lý

Di chuyển que hàn quá nhanh làm cho mối hàn bị lỗi trở nên nhấp nhô, đứt quãng, xỉ kim loại lỏng, bắn tóe nhiều

Hàn quá chậm sẽ tạo vảy hàn lồi và hàn không ngấu. Hồ quang bị mất nhiệt không thể nóng chảy vật hàn.

Hi vọng những điều chúng tôi vừa chia sẻ có thể giúp ích cho người thợ hàn nhận biết được cách hàn thế nào cho hợp lý để tạo ra các mối hàn đẹp, đạt chất lượng đảm bảo hiệu quả trong quá trình làm việc.

Nguồn : www.trungtamthietbi.com
